Parte 3

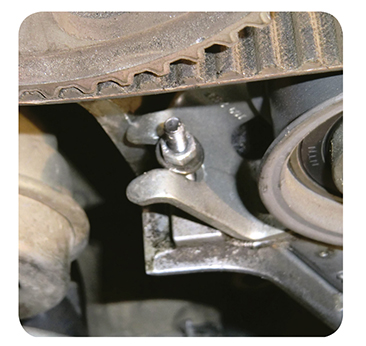

7. Rosque el espárrago en la placa base del conjunto hidráulico.

8. Apriete la tuerca hasta que sea posible insertar el pasador de bloqueo en el pistón del conjunto hidráulico.

Nota: es posible que el orificio del pistón haya girado para colocarse a un ángulo diferente durante este proceso.

tecnica-2017-12-29-skf-parte3-01

9. Desmonte la correa, el compensador hidráulico y el tensor. Seguidamente, retire la bomba de agua.

Instalación

1. Asegúrese de que las superficies de contacto de la bomba estén limpias y, a continuación, proceda a instalar la bomba de agua VKPC 81620. Apriete las tuercas a 15 Nm.

2. Instale la nueva unidad hidráulica VKM 21115 y apriete sus tuercas a 15 Nm.

tecnica-2017-12-29-skf-parte3-02

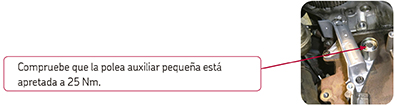

tecnica-2017-12-29-skf-parte3-03

tecnica-2017-12-29-skf-parte3-04

3. Instale el tensor VKM 11116. No apriete todavía los tornillos del tensor. Compruebe la alineación de las marcas de calado de la distribución.
