Acople rápido doble calefacción Peugeot 306

VISTAS 1114


Esta nota es presentada por Distrigom

A continuación se detallan los pasos y recomendaciones para el correcto montaje de las mangueras con acople rápido Peugeot 306.

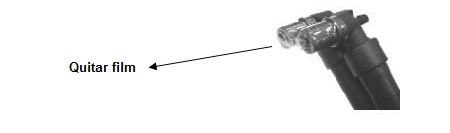

1- Retirar el film de protección

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-01

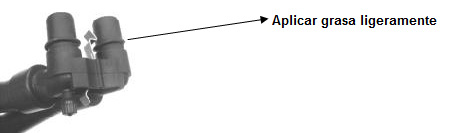

2- Lubricar ligeramente con grasa los 2 orings y el extremo de acople

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-02

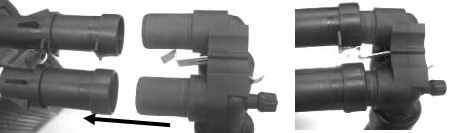

3- Enfrentar el acople al radiador y empujar firmemente.

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-03

4- Seguir empujando hasta que la chapa de traba quede en posicion

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-04

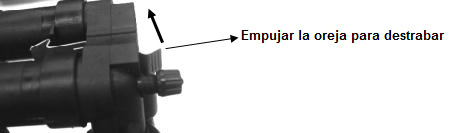

5- Para desmontar presionar sobre la chapa traba para liberar y tirar hacia fuera.

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-05


Boletín técnico PEUGEOT

Acople rápido desgasaje peugeot 405

A continuación se detallan los pasos y recomendaciones para el correcto montaje de las mangueras con acople rápido de desgasaje 405.

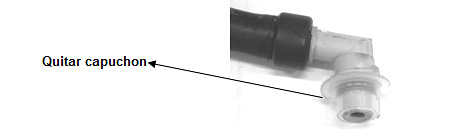

1- Retirar el capuchon de proteccion

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-06

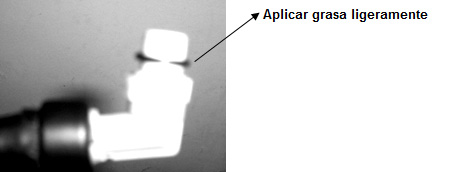

2- Lubricar ligeramente con grasa el oring del extremo del acople

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-07

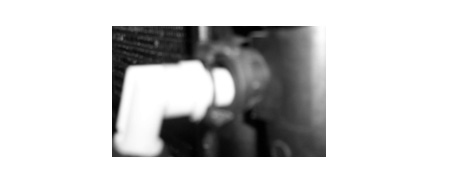

3- Enfrentar el acople al radiador y empujar firmemente hasta hacer tope

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-08

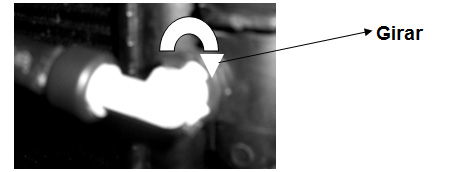

4- Girar el conector a tope para trabar.

tecnica-2017-09-08-acople-rapido-doble-calefaccion-peugeot-306-09
