Consejos de montaje para el cambio de correas de distribución, tomando como ejemplo Renault Clio II 1,6 16V Código motor K4M 748.

Parte 1



El motor del Clio II 1,6 16V va montado en grandes cantidades, con diferentes variantes de cilindrada, en vehículos de la marca Renault. Al cambiar la correa de distribución ocurren frecuentemente diversos fallos que influyen negativamente en la transmisión por correa. A fin de garantizar un cambio perfecto de la correa, ContiTech Power Transmission Group pone a disposición de los mecánicos una ayuda de instalación detallada. Los expertos de ContiTech explican aquí paso a paso el cambio correcto.

Con la correa de distribución debería cambiarse simultáneamente el rodillo tensor, el rodillo de guía y la bomba de agua. Renault recomienda un cambio cada 100.000 km para todos los modelos hasta el año de construcción marzo 1999, y cada 120.000 km para todos los modelos posteriores o con bajo kilometraje.

Tiempo de trabajo:
Clio: 2,70 horas
Mégane: 3,60 horas
Mégane Scénic: 3,90 horas
Laguna: 2,50 horas

Herramienta especial:
Espiga de fijación para el cigüeñal - Renault Motor Nº 1489 Regla de ajuste para el árbol de levas - Renault Motor Nº 1496

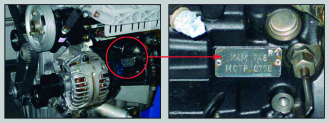

1. Identifique el vehículo conforme al código de motor en el bloque del motor

2. Desconecte la batería del vehículo
3. Desmontaje: Purgue el agua de refrigeración, apoye el motor con seguridad y desmonte primero el cojinete derecho del motor y después los grupos auxiliares con correa de transmisión (correa acanalada). Retire los tapones del extremo posterior de los árboles de levas y también los tapones del bloque de cilindros.



4. Gire el cigüeñal hacia la derecha hasta la posición de ajuste. Las ranuras en los árboles de levas deben estar alineadas.



Aviso:
Las ranuras se encuentran debajo del canto superior de la culata.

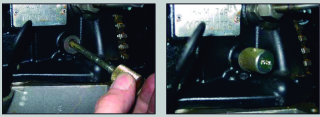

5. A continuación, coloque el perno fijador en el bloque de cilindros (Herramienta N°. Mot. 1489).



La gualdera del cigüeñal tiene que estar fijado con el perno fijador.
