Instructivo Alfecar: Reguladores de voltaje (Parte 1)

VISTAS 205


Esta nota es presentada por:

tecnica-2018-04-20-alfecar-nota-parte-1-00

Parte 1

Función

La función del regulador de tensión es mantener constante la tensión del alternador, y con ella la del sistema eléctrico del vehículo, en todo el margen de revoluciones del motor de este e independientemente de la carga y de la velocidad de giro. La tensión del alternador depende en gran medida de la velocidad de giro y de la carga a que este sometido. A pesar de estas condiciones de servicio, continuamente variables, es necesario asegurar que la tensión se regula al valor predeterminado. Esta limitación protege a los consumidores contra sobretensiones e impide que se sobrecargue la batería.

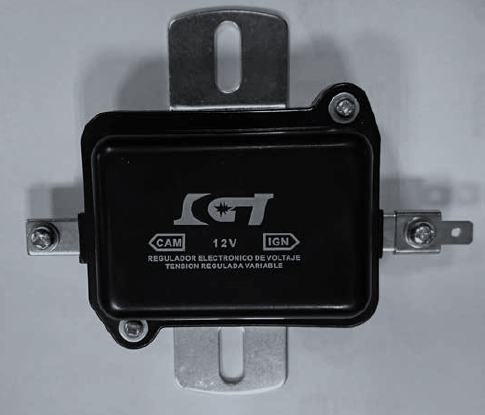

2018-06-22-alfecar-reguladores-de-voltaje-parte-1-01

La tensión generada en el alternador es tanto más alta cuanto mayores son su velocidad de giro y la corriente de excitación. En un alternador con excitación total, pero sin carga y sin batería, la tensión no regulada aumente linealmente con la velocidad y alcanza, p. ejemplo a 10.000 RPM, un valor de 140 V aproximadamente. El regulador de tensión regula el valor de la corriente de excitación, y con ello, la magnitud del campo magnético del rotor, en función de la tensión generada en el alternador. De esta forma se mantiene constante la tensión en bornes del alternador, con velocidad de giro y cargas variables, hasta el máximo valor de corriente. Los sistemas eléctricos de los automóviles con 12 V. de tensión de batería se regulan dentro de un margen de tolerancia de 14 V. y los de los vehículos industriales con 24 V. de tensión de batería se regulan a 28 V. Siempre que la tensión generada por el alternador se mantenga inferior a la de regulación el regulador de tensión no desconecta. Si la tensión sobrepasa el valor teórico superior prescrito, dentro del marco de la tolerancia de regulación, el regulador interrumpe la corriente de excitación. La excitación disminuye, es decir, desciende la tensión que suministra el alternador.

Si a consecuencia de dicha tensión llega a ser menor que el valor teórica inferior, el regulador conecta de nuevo la corriente de excitación. La excitación aumenta y con ella la tensión del alternador. Cuando la tensión sobrepasa otra vez el valor límite superior, comienza nuevamente el ciclo de regulación. Como los ciclos de regulación son del orden de milisegundos, se regula a valor medio de la tensión del alternador en correspondencia con la curva característica preestablecida. La relación de los tiempos de conexión y desconexión de la corriente de excitación a través del regulador, determinan la corriente excitación media. A bajo régimen, el tiempo de conexión es alto y el de desconexión bajo, a altas revoluciones del motor sucede lo contrario tiempo de conexión bajo y de desconexión alto.

Continúa en el próximo número
