Información técnica: T10292ES
KTB16O
FIAT DUNA – FIORINO – PALIO – PALIO WE – PUNTO – SIENA – STRADA – UNO – UNO CS – ELBA-MILLE
Motor: 149B3.000 – 146B2.000 – 146D7.000 – 149B4.046 – 176A3.000 – 176A3.000F – 176A5.000 -176B3.000 – 176B7.000 – 178C9.066
PROCEDIMIENTO DE MONTAJE Y TENSADO (A REALIZAR CON MOTOR FRÍO)
• Colocar la herramienta de bloqueo de la bomba de inyección (N° 1842128000).
• Comprobar que las muescas de puesta en fase A, B y C estén alineadas.

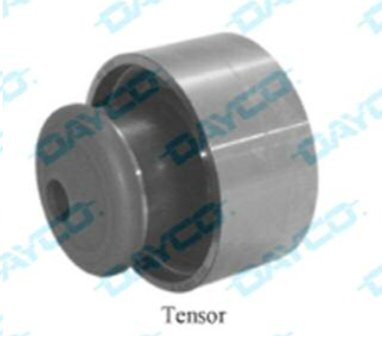

• Colocar el tensor nuevo.

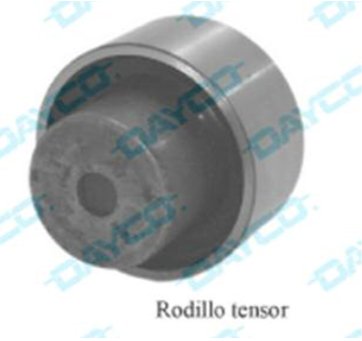

• Colocar el rodillo tensor nuevo.
• Instalar la nueva correa de distribución.

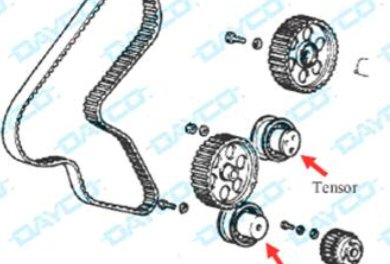

• Girar el tensor en sentido contrario a las agujas del reloj e instalar la herramienta de tensado (N°1860722000), como se muestra en la Fig. 1.
• Colocar la herramienta de bloqueo de la bomba de inyección.
• Girar el cigüeñal dos vueltas en el sentido de las agujas del reloj.
• Apretar la tuerca del tensor al par de 44 Nm.
• Girar el cigüeñal en el sentido de las agujas del reloj hasta el PMS.
• Comprobar que todas las muescas de puesta en fase estén alineadas.
• Comprobar y registrar la puesta en fase de la bomba de inyección.
• Volver a montar los demás componentes en orden inverso al de desmontaje.
• Bloquear el perno de la polea del cigüeñal al par de 180 Nm.
