Fiat Uno, Palio, Siena, Mile Fire - 1.0/1.3

VISTAS 23297


Nuevo producto Taranto, fabricado bajo estrictas normas de calidad, con procesos certificados a nivel internacional.

INSTALACIÓN

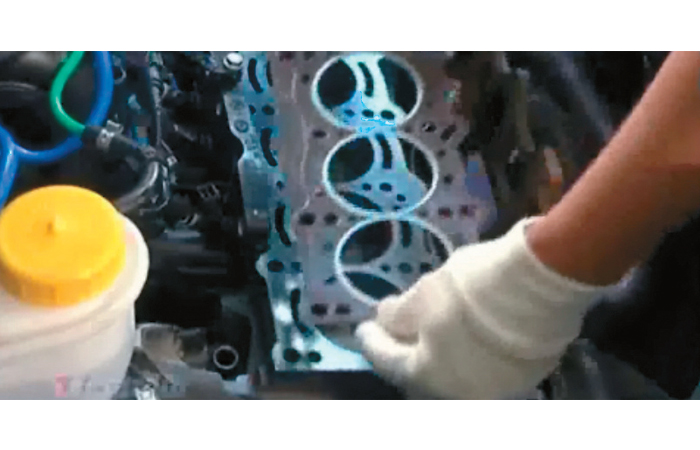

La nueva junta solo debe ser retirada del embalaje en el momento de su instalación, con las instrucciones de montaje de la pieza. Seleccione la nueva Tapa de Junta de Cilindros, Código 270507. Verifique que la referencia Taranto corresponda a la aplicación a optimizar. Posicione la junta cuidadosamente sobre la superficie del block.
fiat-uno-palio-siena-mile-fire-1-0-1-3-001

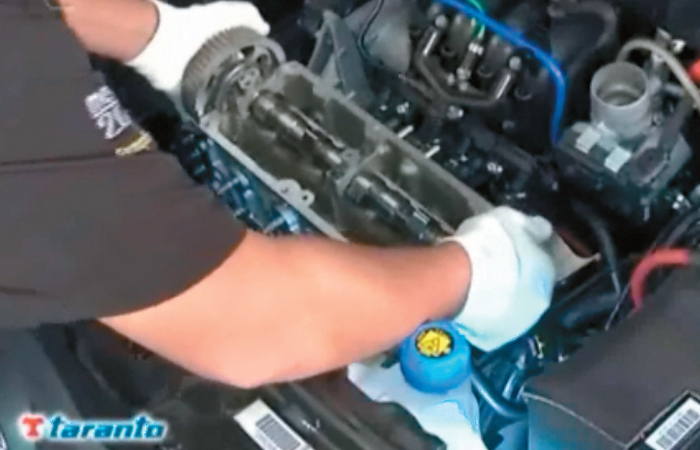

Coloque de forma en que las perforaciones coincidan con la inscripción “Alto -Top”, la cual debe quedar hacia arriba. Instale la tapa de cilindros. La junta instalada debe estar alineada, respetando las guías de posición ubicadas en los extremos del block. Evite los movimientos bruscos para no dañar la junta.

fiat-uno-palio-siena-mile-fire-1-0-1-3-002

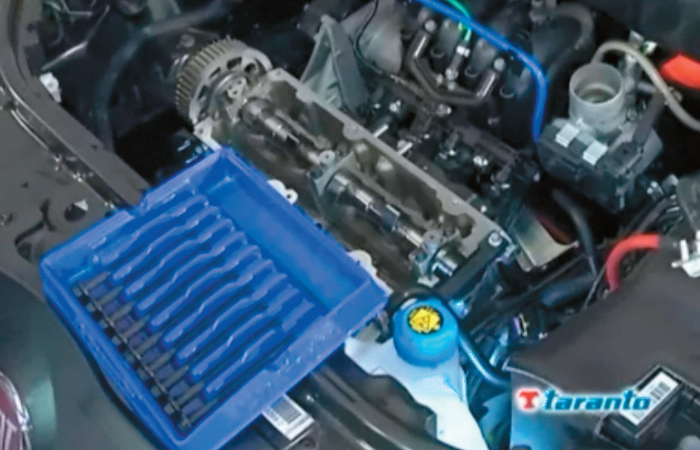

Seleccione los nuevos Tornillos de Tapa de Cilindros, Código B270500. Es imprescindible la sustitución de todos ellos.

fiat-uno-palio-siena-mile-fire-1-0-1-3-003

Los orificios de los tornillos en el block del motor deben estar limpios. Lubrique ligeramente las roscas de los tornillos y dispóngalos (el lubricante viene incluido en la caja).

fiat-uno-palio-siena-mile-fire-1-0-1-3-004

Apriete los tornillos en la secuencia indicada por el folleto de montaje.
fiat-uno-palio-siena-mile-fire-1-0-1-3-005

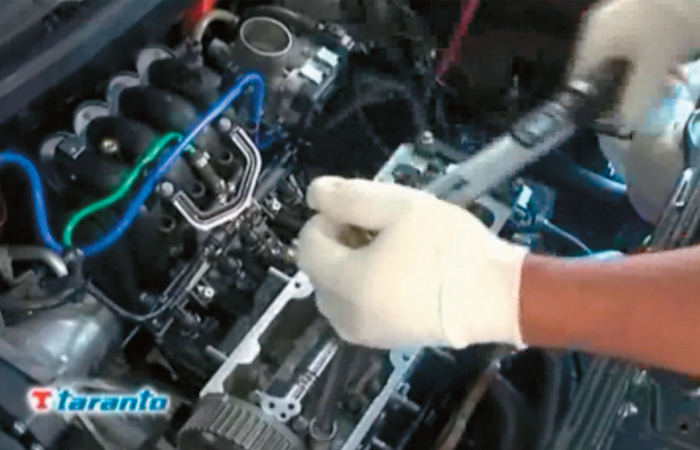

Realice un apriete previo de todos los tornillos en el orden indicado, a 3 kilográmetros (Torquímetro: HTORQ110 – HTORQ210 – HTORQ350). Utilice herramientas de ajuste Taranto.

fiat-uno-palio-siena-mile-fire-1-0-1-3-006

A continuación, aplique un torque angular de 90 grados.

fiat-uno-palio-siena-mile-fire-1-0-1-3-006

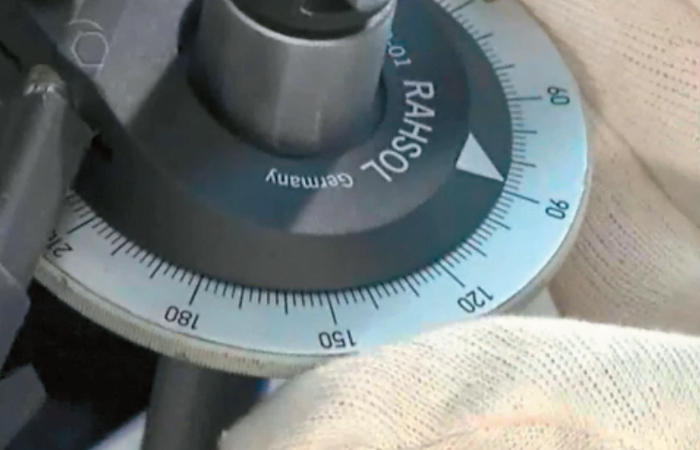

Utilice el Goniómetro Taranto (Código Hgoniómetro) Finalice el ajuste con otro torque angular de 90 grados. Recuerde que la junta que Ud. adquirió es no retorqueable, es decir que no necesita apriete adicional.

fiat-uno-palio-siena-mile-fire-1-0-1-3-008
