Conexión hidráulica modificada – Código Expoyer: 510009710 (Consultar la asignación actual en el catálogo de piezas)

Fabricante: Dacia Nissan Renault

Se ha modificado la conexión hidráulica del mecanismo de desembrague central 510 0097 10. Ahora corresponde al modelo tal y como se emplea en la fabricación de vehículos actual. Al contrario que en el modelo anterior (fig. 2, dcha.), ahora hay dos clips (fig 2, izda.) en el punto de conexión hidráulica.

Antes de montar el mecanismo de desembrague central, se debe tener en cuenta el tipo de conexión de la tubería del lado del vehículo, ya que se requiere un procedimiento de purga determinado según el modelo. Primero se deben enchufar el fondo a la conexión del nuevo mecanismo de desembrague central hasta el tope. Para ello, ambos clips deben estar cerrados.

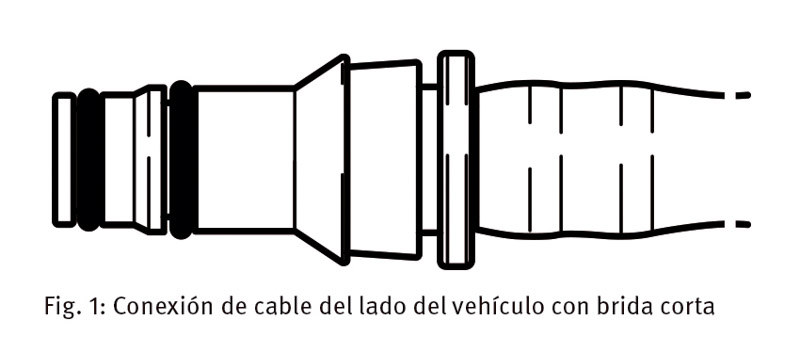

Procedimiento de purga con conexión de cable del lado del vehículo con brida corta (fig. 1):

1. Abrir el clip 2
2. Abrir el clip 1
3. Extraer la tubería hasta el primer tope
4. Cerrar el clip 1
5. Cerrar el clip 2

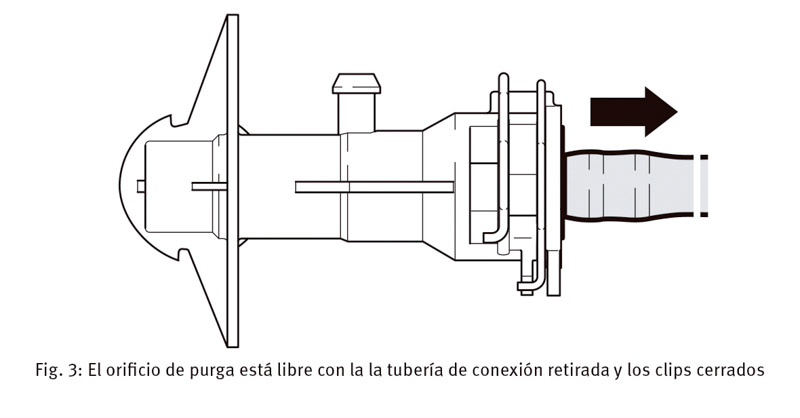

6. Extraer la tubería hasta el segundo tope (fig. 3)
7. Abrir el purgador y encenderlo
8. Purgar hasta que el líquido salga sin burbujas

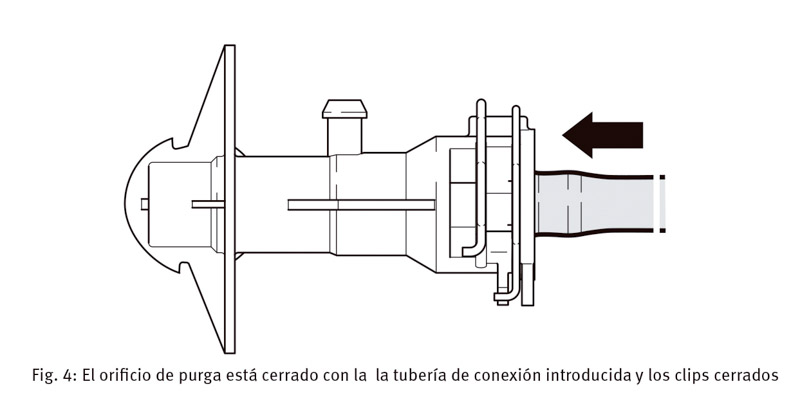

9. Empujar la tubería hasta el tope en la conexión (fig. 4)
10. Empujar la tubería el purgador cerrar

Procedimiento de purga con tubería de conexión del lado del vehículo con brida larga (fig. 5):

1. Abrir el clip 2
2. Abrir el clip 1
3. Extraer la tubería hasta el tope (fig. 6)
4. Abrir el purgador y encenderlo
5. Purgar hasta que el líquido salga sin burbujas
6. Cerrar el clip 1
7. Cerrar el clip 2

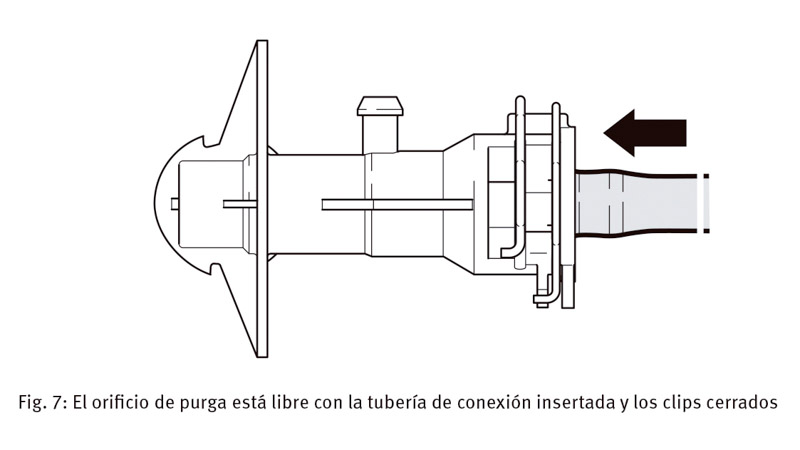

8. Empujar la tubería hasta el tope en la conexión (fig. 7)
9. Cerrar el purgador y retirarlo

Cualquier información relacionada con referencias de piezas del fabricante del vehículo se ha utilizado con fines exclusivamente comparativos.
