Instalación del Kit de distribución INA 530 0332 10

[espacio de publicidad]

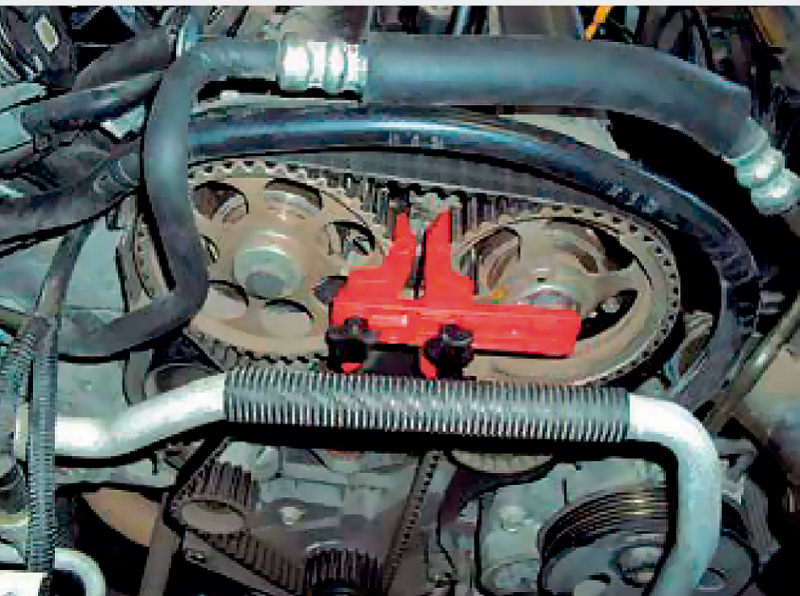

Para la correcta instalación de la polea tensora de distribución se requiere de una herramienta especial para bloquear los árboles de levas, se recomienda sustituir el Kit de distribución cada 90,000 Km.

Listado de herramienta manual:

• Maneral de 1/2”
• Maneral de 3/8”
• Matraca de 1/2”
• Matraca de 3/8”
• Extensión de 1/2” x10”
• Extensión de 3/8 x5” y x10”
• Dado de 3/8” para bujía 5/8”
• Dado 17 y 14 mm con entrada 1/2”
• Dado 10 mm con entrada 3/8”
• Dado con punta allen 6 mm con entrada 3/8”
• Pinzas mecánicas
• Desarmador plano y cruz
• Llaves mixtas 10 y 14 mm

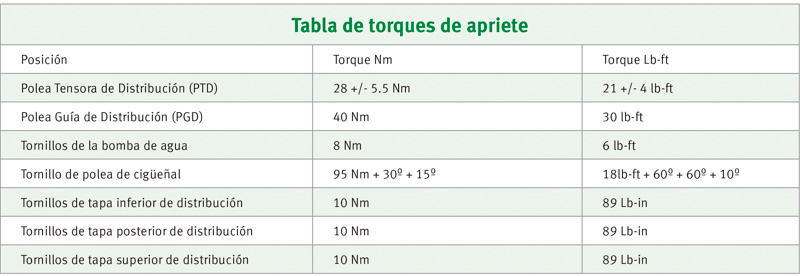

• Torquímetro 1/2” y 3/8” (verificar tabla de torques de apriete)
• Soporte de motor
• Gato hidráulico
• Dos torres

Antes de iniciar la reparación, toma en cuenta las siguientes recomendaciones:

• El motor debe estar a temperatura ambiente

• Desconecta los cables de la batería (positivo “+” y negativo “-“) con una llave mixta 10 mm

• Levante el vehículo y “cálcelo” sobre unas torres o rampa

• Retirar la rueda delantera derecha

• Coloca un puente para quitar el soporte frontal del motor del lado derecho

Montaje

1. Comprobar que las marcas de los engranes de los árboles de levas se encuentren alineadas.


2. Montar las poleas INA: tensora con no. de parte 531 0213 30 y guía con no. de parte 432 0194 20; consulte los torques de apriete en la tabla anexa.


3. Coloca la banda de distribución hacia la izquierda empezando por la polea del cigüeñal, asegurándose de que el dentado de la banda asiente correctamente la banda sobre el dentado del engrane del cigüeñal.

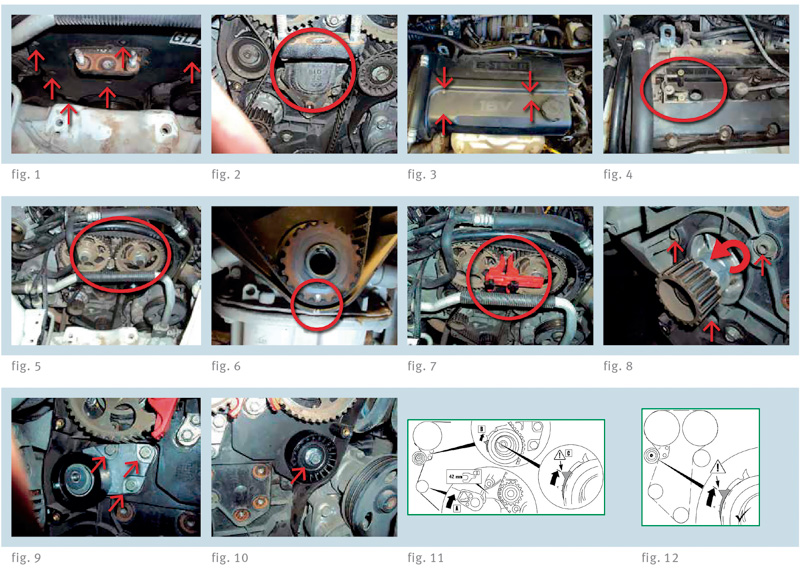

4. Girar la bomba de agua en favor de las manecillas del reloj hasta que la marca de la polea tensora quede alineada con la muesca del soporte de esta, utilizando la herramienta especial de ajuste (Fig. 11).


5. Una vez que la polea se encuentre alineada aprieta los tornillos de la bomba de agua a 8 Nm (6lb-ft).


6. Retira la herramienta especial para bloquear los árboles de levas y gira el cigüeñal dos vueltas en sentido de las manecillas del reloj.


7. Comprobar que la marca de la polea tensora esté alineada (Fig. 12).


8. Instala todos los componentes restantes en orden inverso.

Autor: Juan Ramón Pérez
