N.°: TI0411ES
Asunto: KTB956
CHRYSLER – JEEP - GRAND VOYAGER - VOYAGER IV - VOYAGER V – CHEROKEE
Motor ENC - ENJ - ENR - ENR – VGT

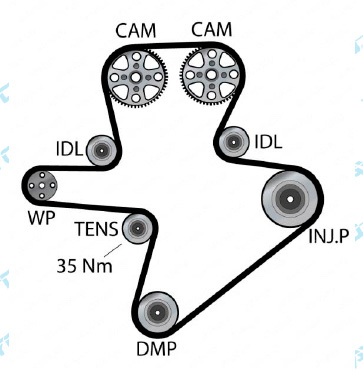

El kit de distribución KTB956 incluye:

• una correa de distribución 941083 de 220 dientes y 28 mm de anchura, HT

(código recambio original 5066928AA / 5142579AA)

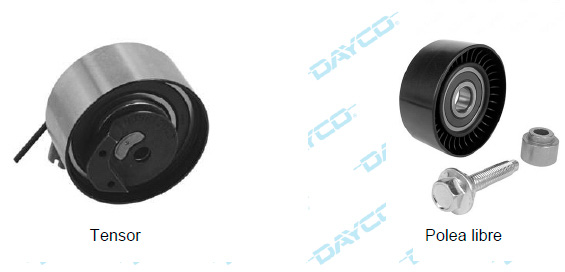

• un tensor ATB2517 (código recambio original 5142798AA)

• una polea libre ATB2559 (código recambio original 5142573AA / 5066827AA)

Dayco Información Técnica - KTB956

Dayco Información Técnica - KTB956

INSTRUCCIONES DE MONTAJE Y TENSIONADO

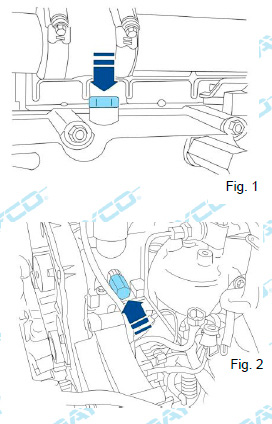

• Comprobar que se hayan introducido correctamente los pasadores de bloqueo de los árboles de levas (Fig. 1 y Fig. 2).

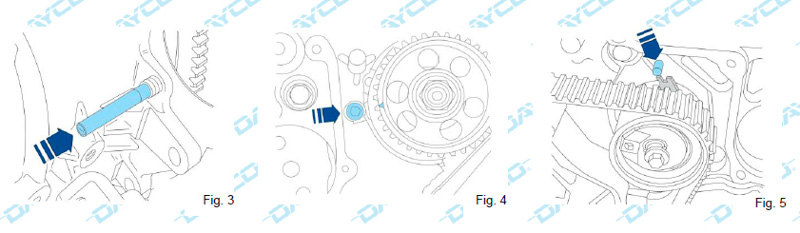

• Comprobar que se haya introducido correctamente el pasador de bloqueo del volante (Fig. 3).

• Montar correctamente el nuevo tensor.

• Comprobar que la marca de la polea de la bomba de inyección esté alineada con los puntos de referencia del monobloque (Fig. 4).

• Instalar la nueva correa de distribución.

Dayco Información Técnica - KTB956

Dayco Información Técnica - KTB956

• Girar el tensor hasta que el indicador móvil quede en la posición que se ve en la Fig. 5.

• Apretar el tornillo del tensor a 35 Nm.

• Retirar todas las herramientas empleadas.

• Hacer girar el cigüeñal a mano (dos vueltas en total).

• Comprobar que los pasadores de bloqueo de los árboles de levas puedan introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

• Comprobar que el pasador de bloqueo del volante pueda introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

• Volver a montar el resto de elementos en orden inverso al procedimiento de desmontaje.

Dayco Información Técnica - KTB956

Más información sobre aplicaciones en www.dayco.com
