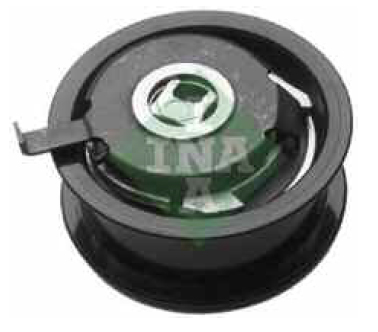

Instructivo de instalación: Kit INA 530 0164 10 (polea F-232486)

Volkswagen
Gol, Gol Country, Caddy y Polo. 1.9L SD,
Golf, Passat y Polo. 1.9L TDI



PREPARATIVOS PARA EL CORRECTO MONTAJE

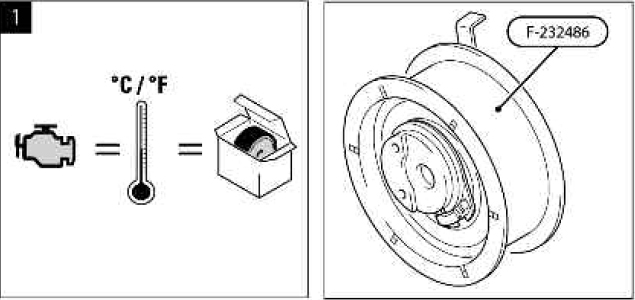

1. Antes del montaje el motor y la polea deben estar a temperatura ambiente para garantizar una correcta puesta a punto de la tensión de la correa. Una polea a temperatura ambiente no debe ser montada en un motor caliente (fig 1).



ATENCIÓN: El posicionamiento del cigüeñal en el PMS del cilindro 1 debe realizarse únicamente en sentido horario.

2. El cigüeñal y el árbol de leva deben girarse en sentido horario hasta posicionarnos en el punto muerto superior (PMS) del primer cilindro (tener en cuenta la marca en el volante!). En esta posición el primer cilindro se encuentra en la carrera de explosión y no hay fuerza (positiva o negativa) y/o momento actuando sobre el árbol de leva y el cigüeñal. Por ende no deberían surgir movimientos abruptos del cigüeñal y del árbol de levas. Por lo general debe tenerse en cuenta, que la posición de los engranajes y la correspondiente marca en el motor coincidan con el punto muerto superior.

3. Comprobar la alineación de las marcas de reglaje del volante.

4. Trabe el árbol de levas, con la herramienta especial.

5. Asegure el bloqueo de la rueda dentada, de la bomba de inyección; mediante la chaveta de bloqueo.
