Información técnica

Asunto: KTB 341

Asunto: KTB341 N°: T10185ES

SEAT -VOLKSWAGEN AROSA - CADDY - CORDOBA - FOX - IBIZA - INCA - LUPO - POLO Mtr. AER - AHT - AKK - ALP - ALD - ALL - ANV - ANW - AUC - AUD - BAH - BKR

El Kit de distribución KTB341 incluye:
• una correa de distribución 94693 con 135 dientes y 19 mm de ancho (OES 030109119S)
• un tensor ATB2248 (OES 030109243M)







MONTAJE Y PUESTA EN TENSIÓN

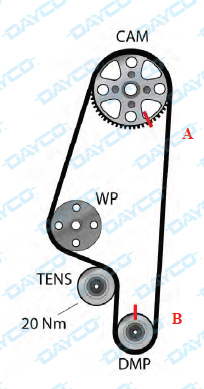

• Compruebe que las marcas en A y en B estén alineadas.

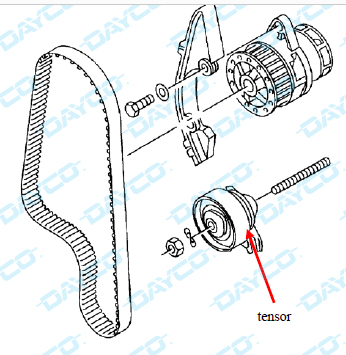

• Monte el nuevo tensor, poniendo atención en la placa todavía esté anclada al tornillo en su específica ranura.
• Instale la correa de distribución
• Afloje la tuerca del tensor.

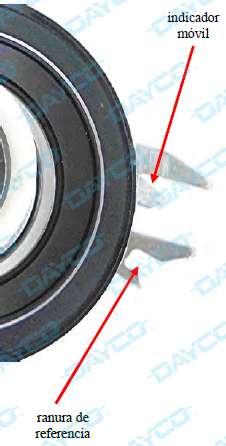

• Gire el tensor en el sentido de las agujas del reloj con la específica Allen hasta que el indicador móvil quede colocado como se indica en la Fig. 1.
• Bloquee la tuerca del tensor con un par de 20 Nm.
• Gire dos vueltas en el sentido de las agujas del reloj el cigüeñal hasta el PMS del cilindro N°1.
• Compruebe que las marcas en A y en B estén alineadas y que el indicador móvil esté en la misma posición indicada en la Fig. 1.





• En caso contrario, repita la puesta en tensión de la correa de distribución.
• Comprima con fuerza la correa con el pulgar en el punto indicado por la flecha roja.
• Gire dos vueltas en el sentido de las agujas del reloj el cigüeñal hasta el PMS del cilindro N°1.
• Compruebe que el indicador móvil haya quedado en la misma posición indicada en la Fig. 1; de lo contrario, repita la operación.
• Monte el cárter inferior y el superior de la distribución, la polea del cigüeñal y los correspondientes tornillos.
• Apriete los tornillos de la polea del cigüeñal usando un par de 20 Nm.
