Dayco Kit de distribución KTB959


[espacio de publicidad]

El kit de distribución KTB959 incluye:

  • una correa de distribución 941048 de 141 dientes y 25 mm de anchura (código recambio original 9467643789/ 1738632/ Y65512205/ MN982552/ 0816L0-1608745980-0816K1/ SU001A0536/ 31330201).

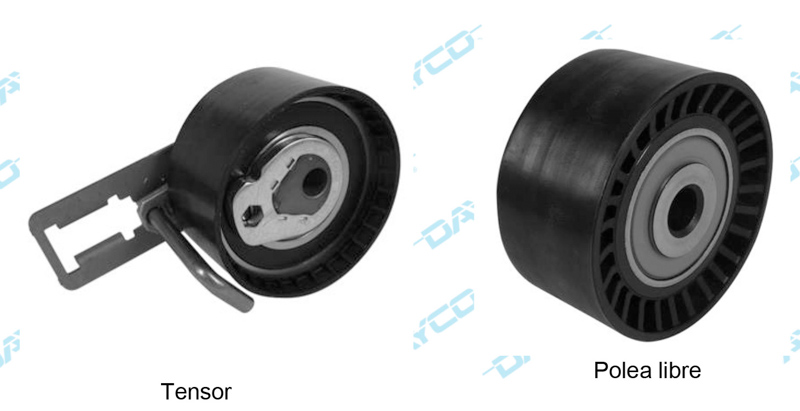

  • un tensor ATB2611 (código recambio original 1606948980/ 1759714/ Y65612770/ MN982542/ SU001A0455/ 31370047)
  • una polea libre ATB2609 (código recambio original 9467644089/ 1725441/ Y65012730A/ MN982503/ 83075/ SU001A0150/ 31339887)

Dayco Kit de distribución KTB959

Dayco Kit de distribución KTB959

INSTRUCCIONES DE MONTAJE Y TENSIONADO

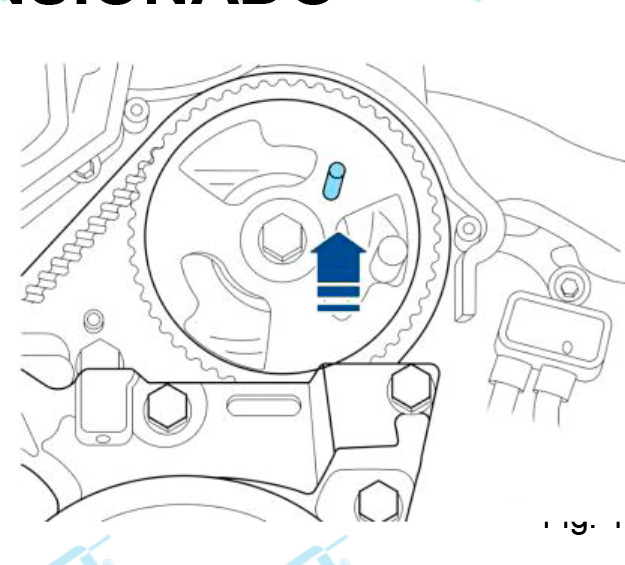

- Comprobar que el pasador de bloqueo del árbol de levas se haya introducido correctamente (Fig. 1).

Dayco Kit de distribución KTB959

- Comprobar que el pasador de bloqueo del cigüeñal se haya introducido correctamente (Fig. 2).

Dayco Kit de distribución KTB959

- Comprobar que el pasador de bloqueo de la bomba de alta presión se haya introducido correctamente (Fig. 3).

Dayco Kit de distribución KTB959

- Montar correctamente el nuevo tensor.

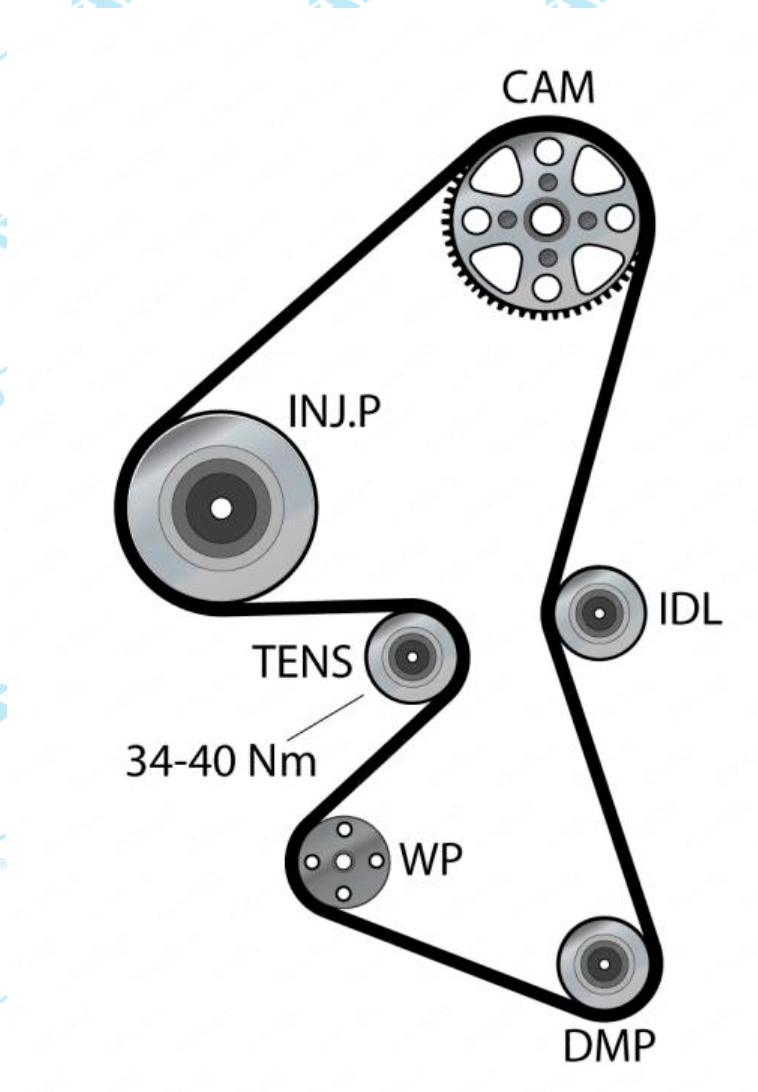

- Instalar la nueva correa de distribución en sentido antihorario empezando por el piñón del cigüeñal.

- Girar el tensor en sentido antihorario hasta que el indicador móvil quede en la posición que se ve en la Fig. 4.

Dayco Kit de distribución KTB959

- Apretar el tornillo del tensor a 34-40 Nm.

- Retirar todas las herramientas empleadas.

- Hacer girar el cigüeñal a mano en sentido horario (seis vueltas en total).

- Comprobar que el pasador de bloqueo del árbol de levas pueda introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

- Comprobar que el pasador de bloqueo del cigüeñal pueda introducirse y sacarse fácilmente: en caso contrario, repetir el procedimiento.

- Comprobar que el pasador de bloqueo de la bomba de alta presión pueda introducirse y sacarse fácilmente: en caso contrario el procedimiento.

- Volver a montar el resto de elementos en orden inverso al procedimiento de desmontaje.
