Dimensiones en su sección y su Normalización Internacional

La sección de una correa trapezoidal queda definida por los Parámetros dimensionales:

• Base mayor (B)
• Altura (H)
• Angulo (α)

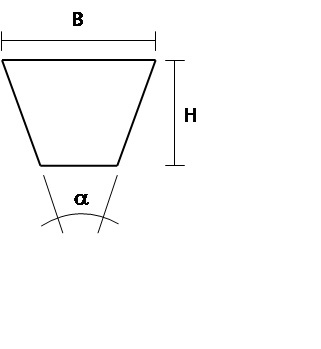

los cuales se hallan reproducidos en el esquema siguiente:

Conforme sea el tenor de la potencia a transmitir según su aplicación (aire acondicionado; bomba de agua; dirección hidráulica; alternador) existen diversas secciones de correas como las que detallamos:

10A; 11A; 13A; 15A; 17A; 20A

Internacionalmente existen normas (ISO, DIN, SAE) que definen valores Nominales de cada una de las dimensiones citadas conforme al tipo de sección.

Los fabricantes de correas tienen el libre albedrío de adoptar una norma especifica para su producto.

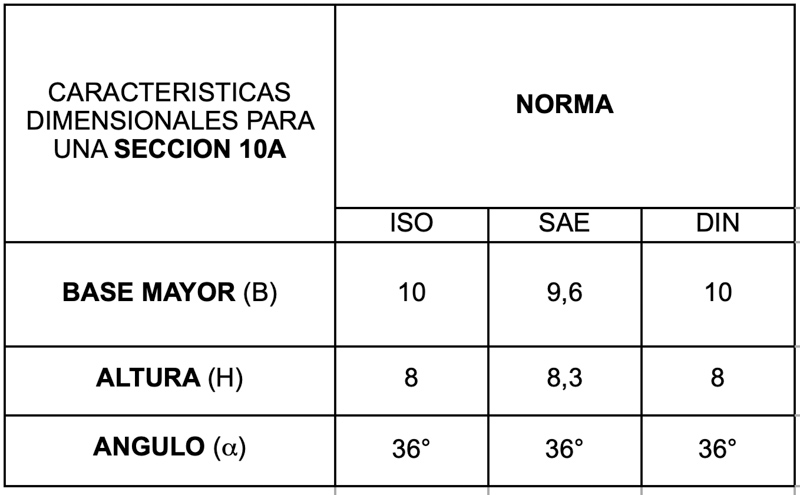

En tabla siguiente indicamos los valores nominales de las dimensiones para una sección tipo 10A según las normas citadas:

Nota: dimensiones en mm

Los valores indicados son ¨ Nominales ¨ con lo que las tolerancias sobre cada característica dimensional quedan a juicio de cada fabricante y dentro de rangos aceptables.

Es por ello que analizando una misma sección de correa en diversos fabricantes se pueden hallar diferencias en los valores que puede adoptar una misma característica dimensional como puede ser la ¨ Base Mayor ¨ pero siempre dentro de limites aceptables de tolerancias.

Este ¨ Juego ¨ de tolerancias adoptados por los diferentes fabricantes sobre una misma dimensión como lo es la base mayor, se ve reflejado en el montaje de la correa sobre las poleas, visualizándose una diferencia ¨ mínima ¨ en la penetración de la correa sobre las poleas.

Esta manifestación del ¨ calce ¨ Correa/polea no altera la funcionalidad del producto.
