Información técnica: TI0297ES

VISTAS 1884


Información técnica: TI0297ES


KTB125
HONDA CIVIC, CONCERTO, CRX CILINDRADA 1.2, 1.3, 1.4, 1.5, 1.6
MOTOR: D12B1, D13B1, D13B2, D14A1, D14A2, D14A5, D15B1, D15B2, D15Z1, D16Z6

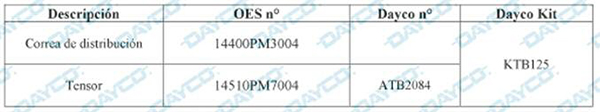

El Kit de distribución KTB125 incluye:
• una correa de distribución 94158 con 106 dientes, ancha 24 mm (OES 14400PM3004)

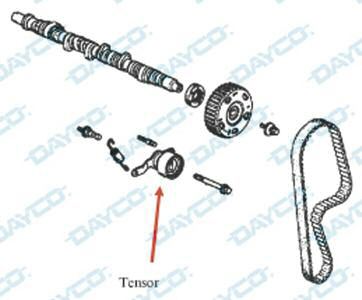

• un tensor ATB2084 (OES 14510PM7004)


tap-188-informacion-tecnica-ti0297es-01


tap-188-informacion-tecnica-ti0297es-02

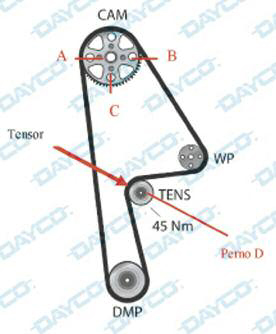

PROCEDIMIENTO DE MONTAJE Y TENSADO DEL TENSOR

• Montar correctamente el tensor nuevo, engancharlo al muelle y moverlo a la derecha para facilitar el montaje de la correa de distribución nueva. Bloquear ligeramente el perno D de fijación del tensor.
• Comprobar que las muescas de puesta en fase A, B y C estén alineadas.
• Montar la correa de distribución en los engranajes.
• Aflojar el perno D del tensor para que pueda reaccionar y tensar la correa.
• Girar el cigüeñal tres dientes en el engranaje del árbol de levas en sentido contrario a las agujas del reloj.
• Bloquear el perno D del tensor al par de 45 Nm.
• Girar el cigüeñal en sentido contrario a las agujas del reloj hasta el PMS y comprobar que las muescas de puesta en fase estén alienadas.
• Volver a montar los demás componentes en el orden inverso al del desmontaje.
• Apretar el perno de la polea del cigüeñal al par de 115 Nm. (par de 165 Nm. En modelos Concerto).


tap-188-informacion-tecnica-ti0297es-03


tap-188-informacion-tecnica-ti0297es-04
