Aplicación: Ford Courier, EcoSport, Escort, Fiesta, Focus y Ka

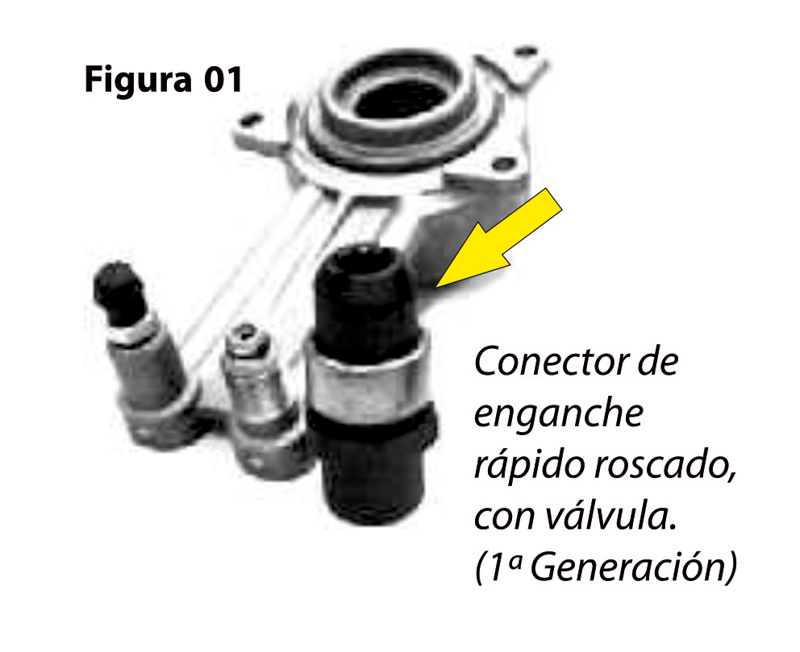

En su primera generación, el actuador estaba equipado con una válvula roscada para recibir la tubería, a través de enganche rápido (Figura 1).

Aplicación: Fiesta /Ka / Courier 04-96. (NR. ORIGINAL96WT 7A564BB/ NR. LuK 510 0011 10)

Informativo Técnico Expoyer: Recomendaciones para instalación del actuador hidráulico 510 0065 11

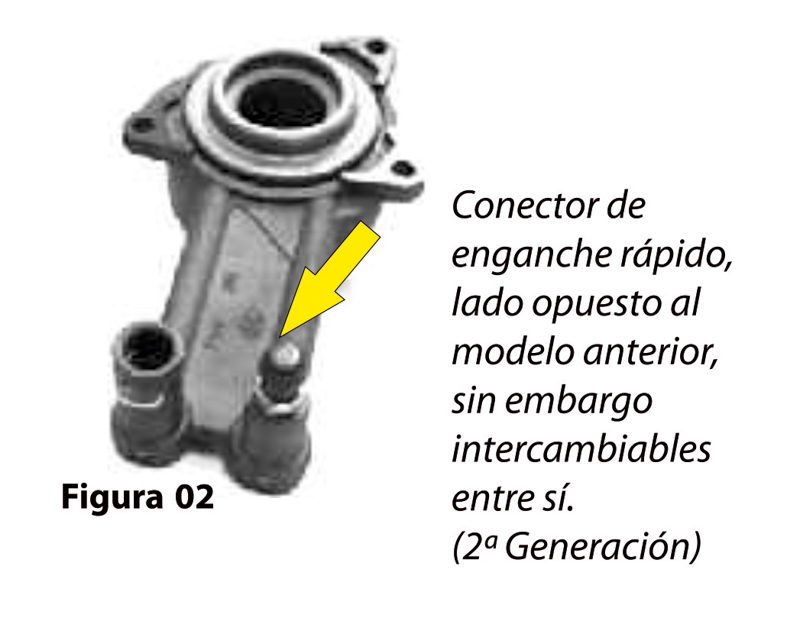

En su segunda generación, esa válvula dejó de existir. Su alimentación fue modificada hacia el lado opuesto del modelo anterior. Aplicación: Fiesta / Ka /Courier 04-96. (nr. original XS41 7A564 EA/ nr. LuK 510 0011 10 - intercambiable con el modelo nr. original 96WT 7A564 BB).

En su tercera generación, el actuador hidráulico pasa a tener carcasa plástica, sin embargo, es intercambiable con los modelos anteriores (carcasa de aluminio), mediante el uso del adaptador que lo acompaña.

Informativo Técnico Expoyer: Recomendaciones para instalación del actuador hidráulico 510 0065 11

Para los vehículos equipados originalmente con el actuador con carcasa plástica, no es necesario el uso del adaptador (Figura 3). Aplicación: Nuevo Fiesta/Ka/Courier/EcoSport 04-2002. (n° original 2S657A564AA/n0LuK 510 0065 11).

Informativo Técnico Expoyer: Recomendaciones para instalación del actuador hidráulico 510 0065 11

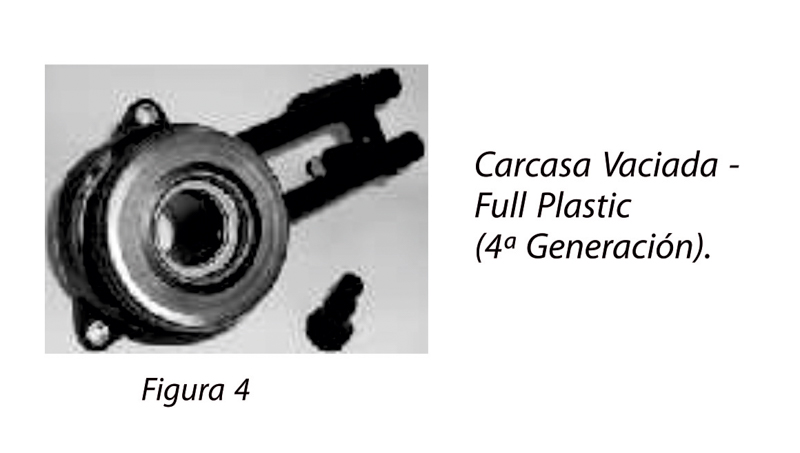

La cuarta generación (con carcasa plástica, totalmente vaciada - Full Plastic), tal cual en la versión anterior, sustituye el actuador con carcasa de aluminio. Para la sustitución del actuador que ya sea de carcasa plástica, no se hace necesario el uso del adaptador. Aplicación: Ford Courier, Ecosport, Escort, Fiesta, Focus y Ka. N°s originales: 96WT 7A564BB/ XS41 7A564EA/ 2S657A564AA= 510 0065 11.

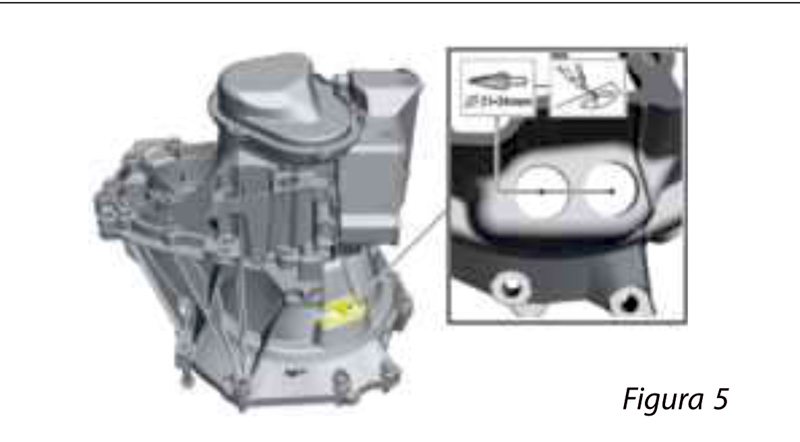

Los Vehículos Ford Ka / Fiesta y Courier equipados con caja de transmisión IB5 y motor Endura, deben seguir el siguiente procedimiento para que el actuador hidráulico LuK 510 0065 11 pueda ser utilizado: aumentar cada orificio de la caja seca con ayuda de una lima redonda o broca, entre 21 y 24 mm de diámetro (Figura 05), a fin de proporcionar el encaje del actuador.

Destacamos que esta modificación, no causa ninguna anomalía en la funcionalidad del vehículo. La primera, segunda y tercera generación de actuadores están discontinuadas por la Ensambladora y por Schaeffler.

Informativo Técnico Expoyer: Recomendaciones para instalación del actuador hidráulico 510 0065 11

Informativo Técnico Expoyer: Recomendaciones para instalación del actuador hidráulico 510 0065 11

Para más información, escribinos a Esta dirección de correo electrónico está siendo protegida contra los robots de spam. Necesita tener JavaScript habilitado para poder verlo.
