El primer punto es poner significado a las Siglas EGR, acrónimo de Exhaust Gas Recirculation o Recirculación de Gases de Escape en castellano. Aunque nos parezca un tema de actualidad, lo cierto es que se viene utilizando en algunos coches desde la década de los 70, especialmente en Estados Unidos, donde las normas anticontaminación eran más severas. En Europa es obligatorio equiparla desde la entrada en vigor de la Euro 2 en 1996.

La función de la válvula EGR es sencilla y podemos intuirla de su propio nombre. Su labor es recircular parte de los gases que salen por el escape hacia la admisión, es decir, reintroducir el humo de la combustión del motor en los cilindros para así reducir las emisiones de óxidos de nitrógeno (NOx). La válvula EGR conecta los colectores de escape con los de admisión y su apertura depende de diversos parámetros que ahora conoceremos. La clave de la reducción de los óxidos de nitrógeno es el descenso de la temperatura en la cámara de combustión al recircular los gases de escape hacia ella.

¿Cómo funciona la válvula EGR?

tecnica-2018-04-20-mix-warnes-nota-valvula-egr-04

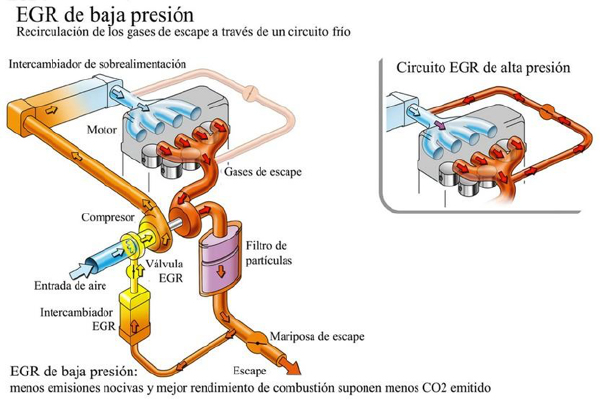

En los motores más modernos, el funcionamiento de la EGR se rige por la señal de los sensores de temperatura del motor, régimen del motor y carga de aceleración. En función de estos la ECU del coche comandará la EGR, abriéndola o cerrándola. Por norma general, las EGR están abiertas (metiendo gases quemados al motor) cuando circulamos con el motor caliente, a baja carga y a regímenes de motor bajos.

tecnica-2018-04-20-mix-warnes-nota-valvula-egr-01

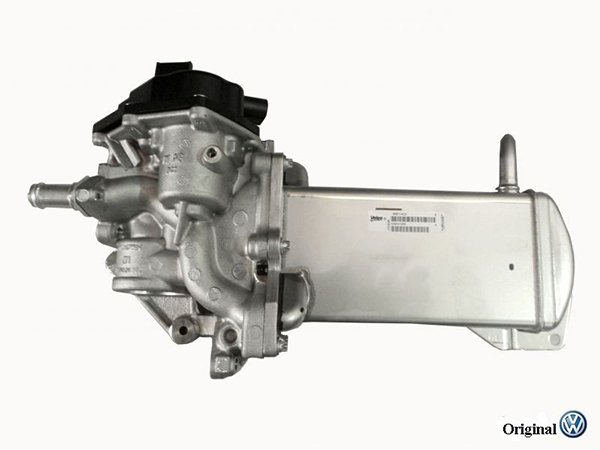

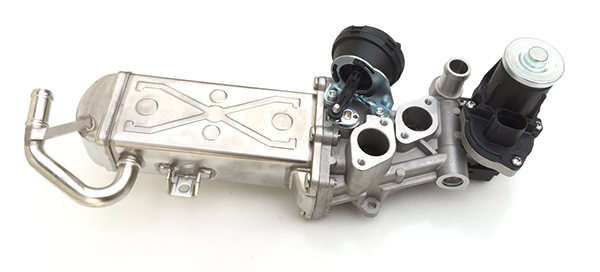

Si se cumplen los parámetros para la apertura de la EGR, veremos que esta se acciona de dos formas, según su naturaleza. Puede ser por un actuador de vacío o por un actuador eléctrico. Las segundas son las más eficaces y las que ahora equipan casi todos los vehículos, ya que permiten controlar mejor el grado de apertura de la válvula. Algunos vehículos equipan válvulas EGR refrigeradas por un intercambiador de calor que utiliza el refrigerante del motor. De esta forma, se reduce la temperatura de los gases a la hora de introducirlos en los cilindros y la producción de emisiones de NOx es todavía menor.

tecnica-2018-04-20-mix-warnes-nota-valvula-egr-02

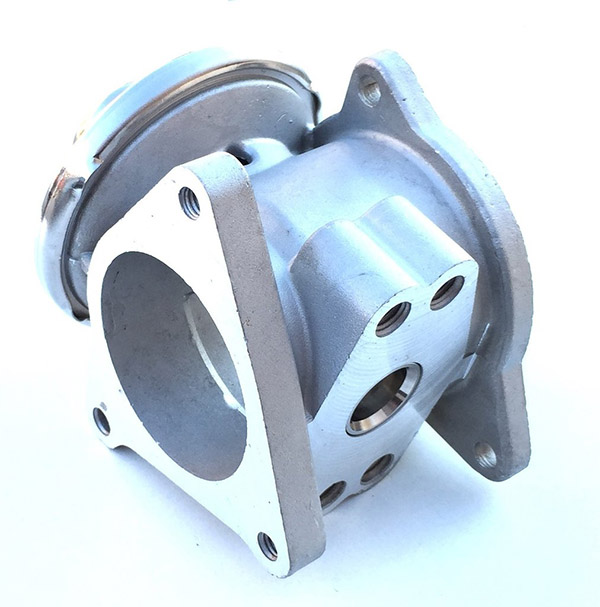

Cuando la válvula EGR está abierta en la cámara de combustión se mezclan los gases recirculados con los gases frescos de la admisión. En este caso los segundos son menores que si la válvula estuviese cerrada y por tanto en las explosiones se genera menos calor, de ahí la reducción de las emisiones de NOx. Como no es difícil intuir, el funcionamiento la válvula EGR resta potencia al motor. Cuanto más frío sea el aire que entra al motor y más oxígeno tenga, más potencia tendrán las explosiones y por tanto, mejor será el rendimiento del vehículo. Por ese motivo, cuando demandamos mucha aceleración, la EGR permanece cerrada, para tener todas las prestaciones del motor.

tecnica-2018-04-20-mix-warnes-nota-valvula-egr-03
