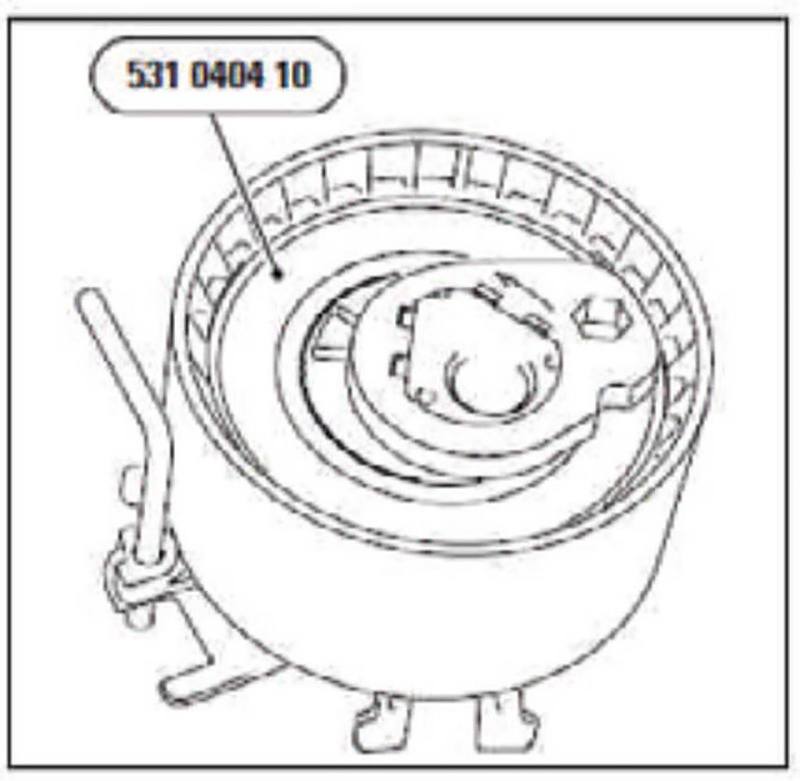

Instrucciones de montaje del tensor de correa 531 0404 10 - Código Expoyer: R10924326T

Esta nota es presentada por:



(KIT 530 0195 10), Motores del circuito primario 1.2L 16V (Argentina) CODIGO EXPOYER: R1091197-K.

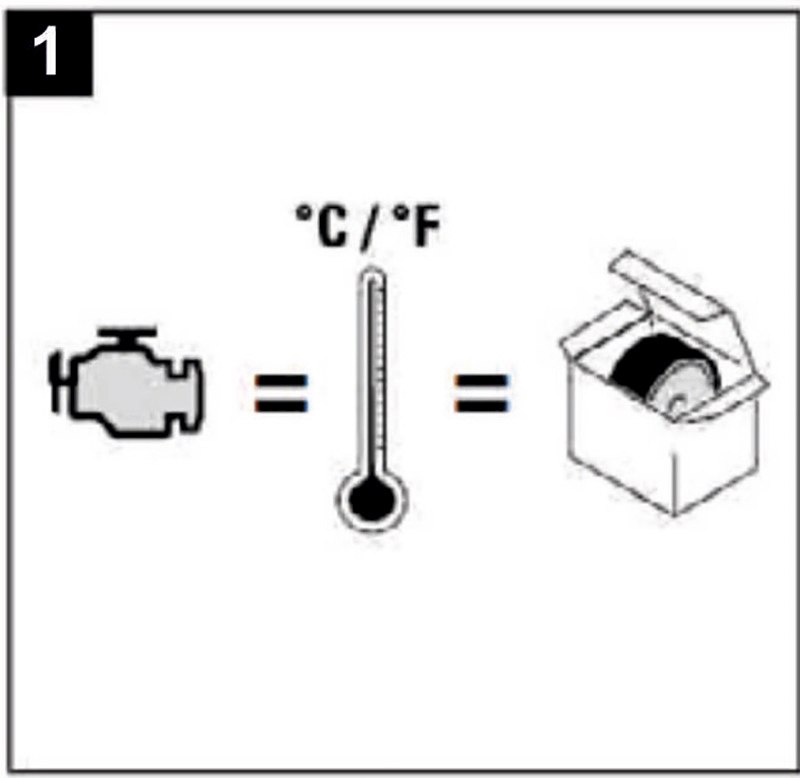

1-Las piezas deben reemplazarse con el motor frío (temperatura ambiente) (Fig 1).



2-Retira todas las bujías.

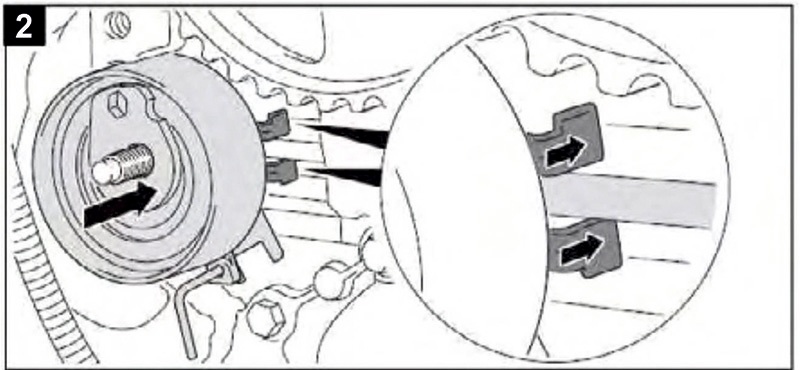

3-Coloque el tensor correctamente en el motor (Fig 2).

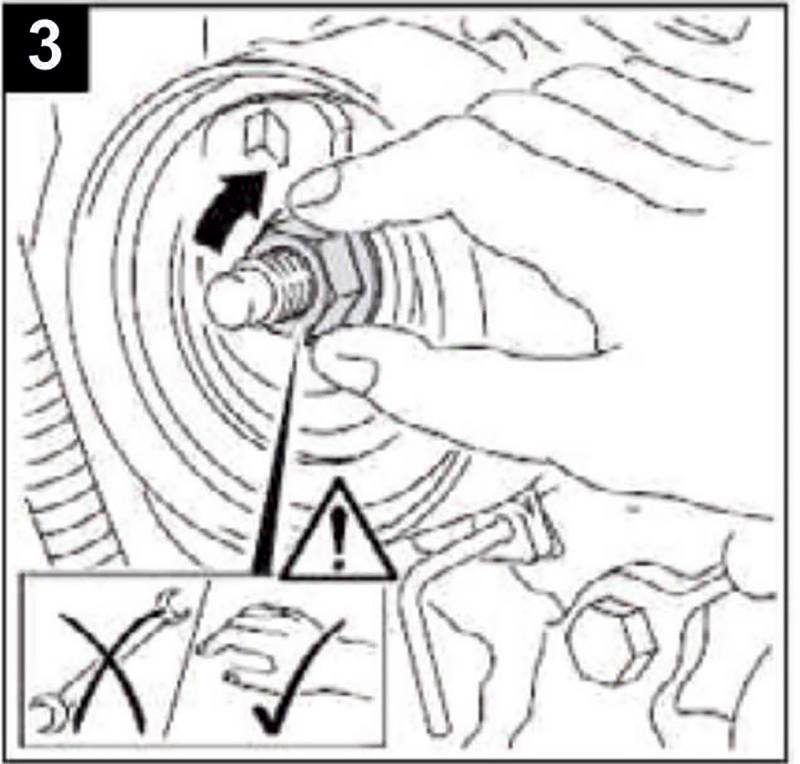

4-Apriete la tuerca suficientemente a mano solamente (Fig 3).

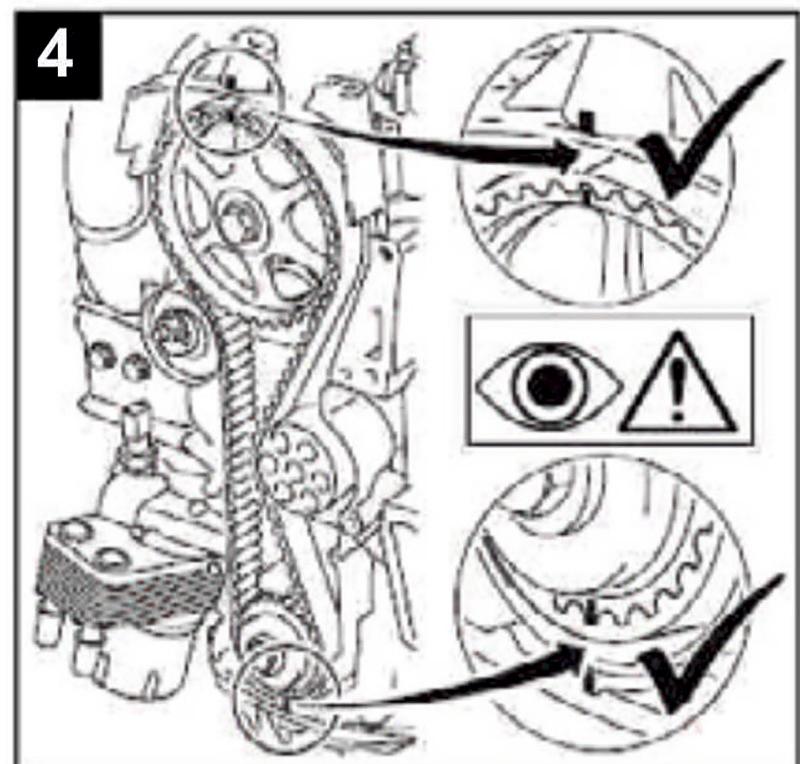

5-Verifique la alineación de las marcas en los engranajes (Fig 4).

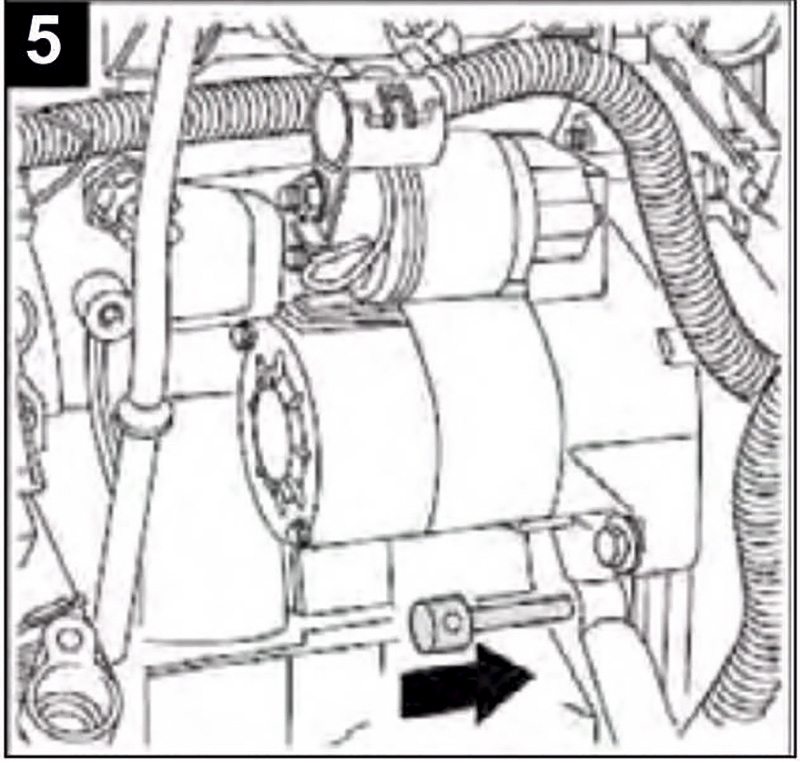

6-Bloquee el volante con el pasador (Fig 5).

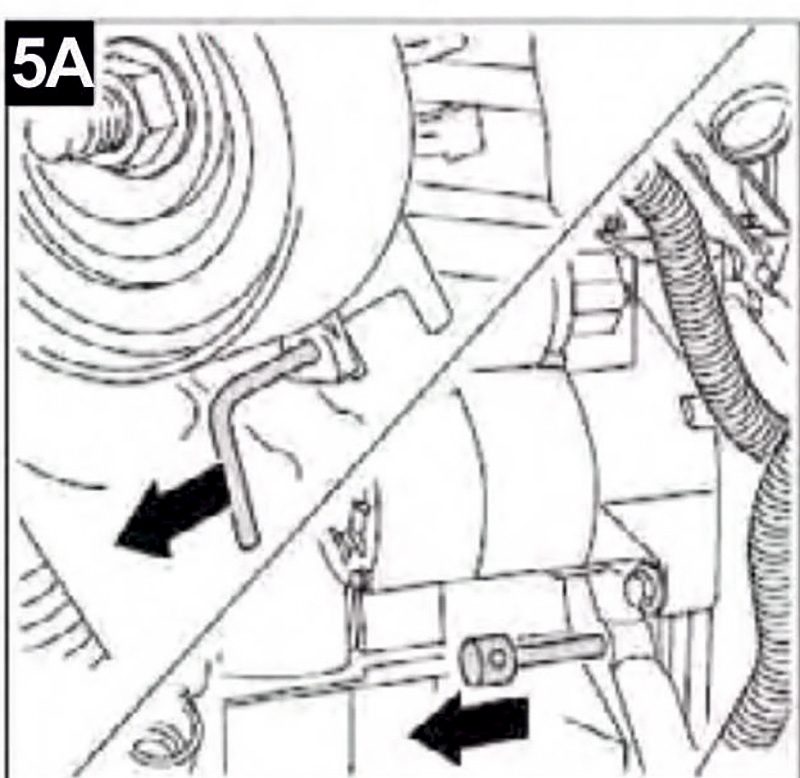

7-Instale la nueva correa de distribución en sentido antihorario, comenzando con el cigüeñal. Luego retire los pasadores de bloqueo tensor y volante (Fig 5A).



8-Tensión de la correa dentada. "A" - mueve el tensor por medio de una llave allen en la dirección de en sentido antihorario hasta que el puntero "B" alcance la posición máxima tensión. En este momento dar un par (apriete) de 24 Nm en la tuerca con la llave x la "C".

Observando que la llave allen de debe colocarse de tal manera que no haya desplazamiento de la leva (Fig 6).
