KTB192
RENAULT
AFRANE 2.1 Dt
Motor: J6S.7.60

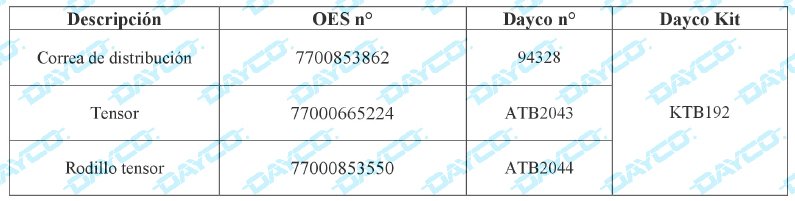

El Kit de distribución KTB192 incluye:
• Una correa de distribución 94328 con 148 dientes, ancha 25.4 mm (OES 7700853862)

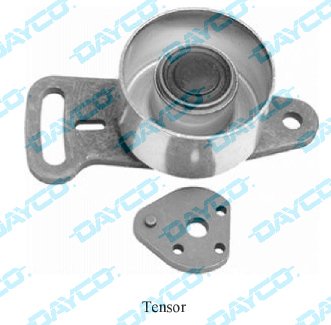

• Un tensor ATB2043 (OES 77000665224)
• Un rodillo tensor ATB2044 (OES 77000853550)
PROCEDIMIENTO DE MONTAJE Y TENSADO DEL TENSOR
• Comprobar que se ha introducido el perno de puesta en fase del cigüeñal (N° 861 o 1054).
• Comprobar que la herramienta de bloqueo del árbol de levas y la bomba de inyección (N° 1198) se ha colocado correctamente.

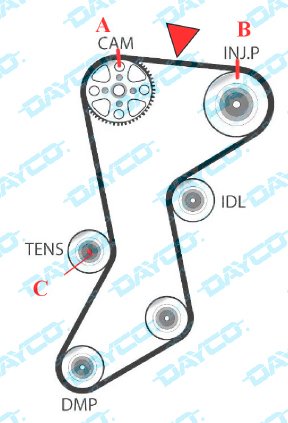

• Comprobar que la muesca A del engranaje del árbol de levas esté alineada con el remache de la caja de los balancines.
• Comprobar que la muesca B del engranaje de la bomba de inyección esté alineada con el remache de la bomba.

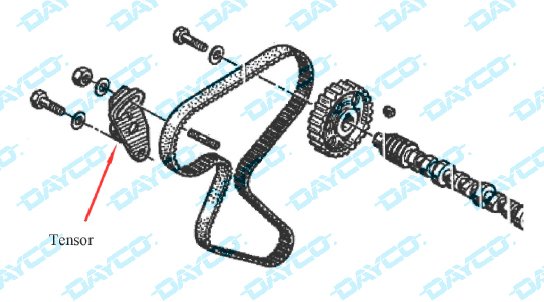

• Situar de forma correcta el nuevo tensor de manera que permita montar la correa con facilidad.
• Colocar la correa de distribución nueva en el sentido de rotación del motor empezando por el piñón del cigüeñal.
• Comprobar que la muesca de la correa esté alineada con la muesca del piñón del cigüeñal.
• Situar el medidor de tensión DaycoTensioMeter – DTM (que se ha ajustado antes según el procedimiento con el código 1232028) en el punto de color rojo marcado.
• Aflojar la tuerca C del tensor y girarlo en sentido contrario a las agujas del reloj para tensar la correa hasta que aparezca “OK” en la pantalla del instrumento.
• Bloquear la tuerca Cal par de 50 Nm.
• Quitar el sensor del medidor de tensión y la herramienta de bloqueo del árbol de levas y la bomba de inyección (N° 1198).
• Extraer el perno de puesta en fase del cigüeñal y girarlo dos vueltas en el sentido de las agujas del reloj.
• Comprobar la tensión de la correa por el procedimiento habitual.
• Comprobar y registrar la puesta en fase de la bomba de inyección.
• Volver a montar los demás componentes en orden inverso al del desmontaje.
• Bloquear el perno de la polea del cigüeñal al par de 120-135 Nm.
