Capacitación Rotofrance: Tipos de reguladores de Voltaje


Reguladores Trifásicos:

Son compatibles con volantes trifásicos, es decir volantes con tres bobinas (una por fase) Estas bobinas están levantadas de masa.

Las bobinas pueden estar conectadas en configuración estrella o triángulo:



Forma de onda genérica de un sistema trifásico:



Generalmente los reguladores trifásicos básicos tienen 5 ó 6 cables:

Reguladores de 5 cables:

3 cables "amarillos": 3 Fases del volante magnético.

1 cable "verde": Masa del regulador. En pocos casos "negro" o "negro con blanco".

En algunas versiones sin cable "verde", "negro" o "negro con blanco", la "Caja es Masa". Es este caso, el regulador tiene 4 cables y los cables de las 3 fases podrían ser "blancos"

1 cable "rojo": Positivo Batería. En pocos casos "marrón" o "blanco".







Para la aplicación Bajaj Rouser NS200, cable "negro" con terminal ojal es Masa.



Reguladores de 6 cables:

3 cables "amarillos": 3 Fases del volante magnético.

1 cable "verde": Masa del regulador.

1 cable "rojo": Positivo Batería.

1 cable "negro": Positivo Llave de Contacto. En pocos casos "rojo con blanco".





Para el Cuatriciclo J 250 o Zanella G-Force 250 los cables de las 3 Fases son "blancos" y el cable "marrón" es Positivo Llave de Contacto.

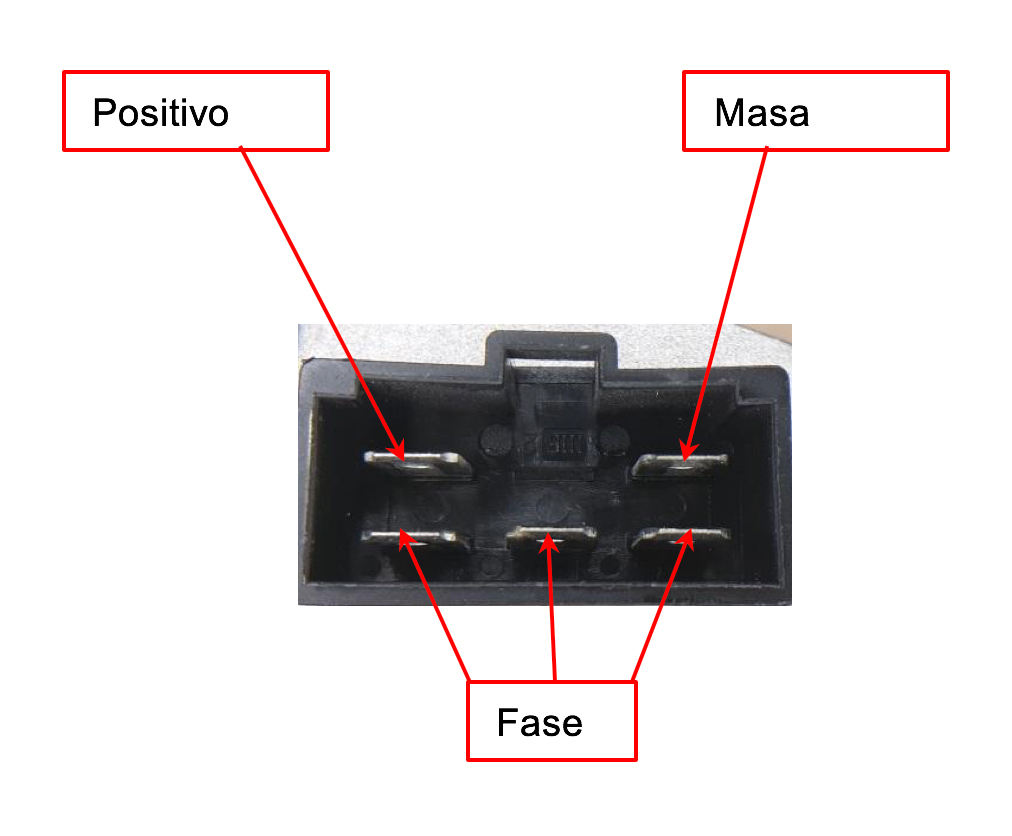

Para los reguladores con conector incorporado en la caja (sin cables) no hay un patrón que identifique la función de cada terminal.

Para estos casos, y aún ante un regulador con cables, debemos consultar el catálogo.

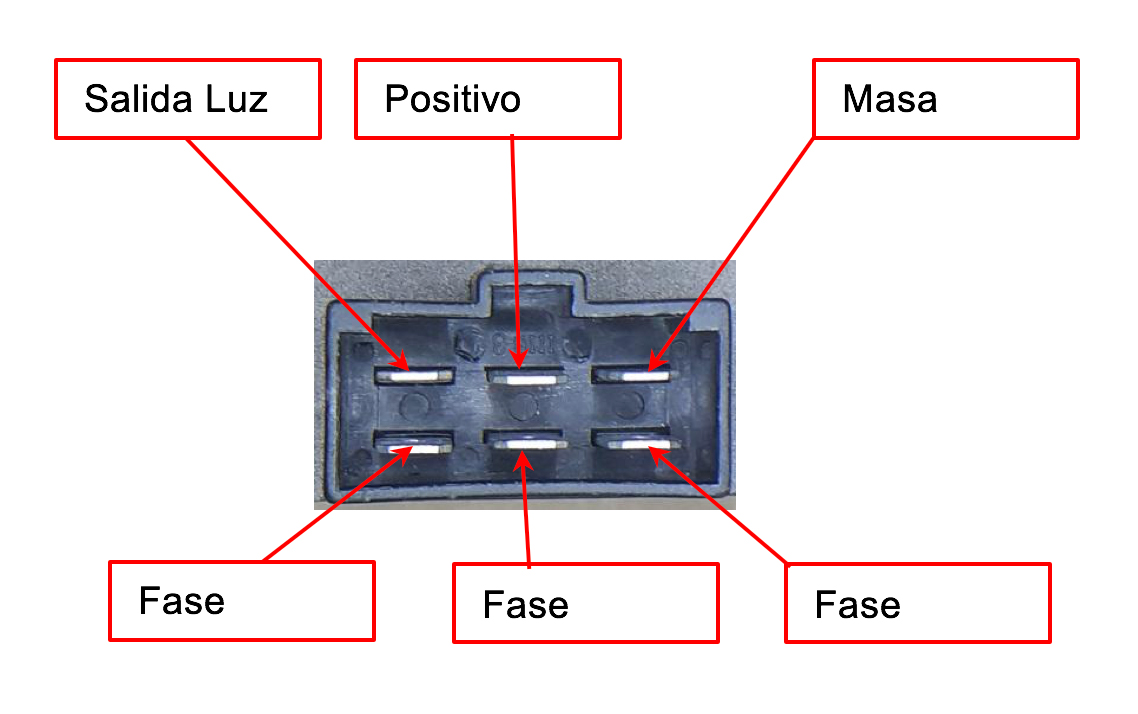

Ejemplo de regulador sin cables:





Hay reguladores trifásicos con funciones específicas, por ejemplo: salida para luz (faroles siempre encendidos), salida para electro-ventilador.

El objetivo es no descargar la batería alimentando los consumos desde el volante magnético. Sólo se dará esta condición cuando la moto está en marcha.

Aplicación Corven Energy 110:
